RFID教学实验箱
FS_RFID
集成了丰富的RFID 模块的实验箱。 每个RFID 模块提供多种访问方式,即适合集中管理,又适合单独应用开发;也可以与嵌入式平台组合定制物联网实验平台。
  • 设备介绍
  • 系统结构
  • 设备项目
设备概述

RFID 教学试验箱是华清远见研发团队于 2015 年三月开始研发,经历近五个月的时间完成的一款集125Khz、13.56Mhz、NFC、915Mhz、2.4Ghz、GPRS/GPS、指纹识别、扫描枪等中低频模块于一体的多频段,多功能教学实验箱。ARM Cortex-M4的核心板,使用的意法半导体公司生产的STM32F407IGT6处理器。STM32F407IGT6是一款高性能32位处理器,该处理器基于 ARM V7的Cortex-M4F内核,主频可达168MHz,可达到210DMIPS的处理能力,内含1MB的FLASH和196KB的SRAM,使用的LQFP176封装形式。采用核心板+底板的方式,板上除晶振外的所有的IO口全部引出,极大的方便用户扩展及使用。FS-STM4不仅具有如USB、SD、串口、网口、CAN/RS485总线等常用的接口,还设计了像PS/2接口等扩展接口可供使用。还支持目前流行的无线网络,Wi-Fi、ZigBee、蓝牙4.0等无线通讯模块,可做更多物联网项目的开发。搭配仿真器。该试验箱涵盖了丰富的射频识别技术,专门针对初学者提供了很多实验例程,由浅入深,能够快速的入门并做后续的开发。

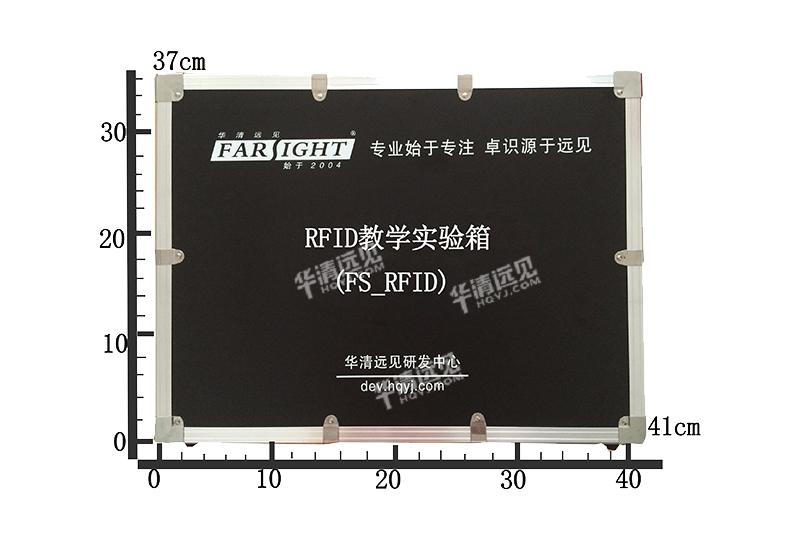

图1产品实图
产品特色

1.最丰富的RFID 实验箱,包含125K、13.56M、NFC、915M、2.4G有源、指纹识别、二维码扫描等;

2.每个RFID 模块提供多种访问方式,即适合集中管理,又适合单独应用开发:

(1) 每个RFID 模块都可以通过USB转UART接口、普通UART接口、I2C 接口访问;

(2) 每个RFID 模块都有独立的一个Cortex-M0主控器;

(3) 每个RFID 模块都有独立的OLED显示屏;

3.Cortex-M ARM 核心及丰富的接口外设,既可以作为RFID实验箱实验使用,也可以作为单片机实验箱教学;

4.提供ZigBee \WiFi\蓝牙4.0通讯,方便和其它设备通讯;

5.提供和其它嵌入式平台组合定制,如:和F4412嵌入式平台组合成功能更加综合的嵌入式系统及RFID实验系统。

系统结构图

一、技术架构

1.RFID类模块包含125kHz模块、13.56MHz模块、NFC模块、915MHZ模块2.4GHz模块等,这些模块均通过串口向Cortex-M4核心板发送读取到的RFID卡的卡值。 2.底板板载了光强传感器、温度传感器、LED灯、蜂鸣器灯诸多传感器与控制器。

综合项目案例介绍

一、项目案例介绍

1.1远程安防监控系统

随着社会电子信息化的不断发展,人们在家居中使用的电器越来越多,由此带来的安全隐患也有了明显的增多。在这些电器中一旦出现一些异常,便会给人们带来很大的损失。为了降低电器的不合理使用带来的异常情况,就要求在异常发生时用户能及时得到信息,并通过实时监控采取一定的操作排除异常。因此,远程监控系统的作用是非常巨大的。 本系统是基于PC、ARM Cortex-A8/A9、GPRS、ZigBee等设备,依托在各项互联网,物联网,传感器等技术的基础上编写,以实现远程安防监控,使用户更方便的监控所需监控的环境,获得所有信息及其处理特殊情况。

1.2微信公众云平台

1.3捕鱼达人

现代智能尤其是触屏手机的出现,大大解放了手机的潜力,使得用户可以更加方便的操控手机,而这又极大地促进了智能手机上游戏的发展。通过方便的操控,以及现代智能手机上的传感器等设备的功能,也给传统的游戏带去了更多的可能。在此背景下,国内外也涌现了一批热门的游戏,充分利用了现代智能手机的各项特性,在口碑和经济上均取得了巨大的成功。在这些游戏中,动作策略类的游戏因为能充分利用智能手机的各项特性尤其是触摸屏和重力感应器等手机的特性的游戏,更是受到游戏玩家的欢迎。本游戏是一款模仿《捕鱼达人》的游戏,是一款捕鱼达人的精简版。通过编写这款游戏,可以掌握动作类游戏的编写要点,并且在此基础上编写出更多其它类型的游戏。

1.4我们约会吧

随着网络的发展,生活节奏的日益提高,人们越来越需要和更多的朋友之间进行交流,因此需要提供更多的交友平台。该软件用于满足宅男宅女们的交友需求,应用于广大宅男宅女,主要用户群体是新兴移动互联网的忠实追随者,寂寞的潮男潮女们能够让他们能够在寂寞时找到快乐。 本项目客户端由Android语言开发。程序中的Activity之间的跳转,实现了界面的切换。下图是andriod客户端应用程序的时序图。

图2andriod客户端应用程序的时序图

本项目服务器由Java语言开发,并发的处理客户端的请求,通过解析客服端的指令来操作数据库。主要使用Socket接收客户端的数据,Java的多线程来实现并发,JDBC(Java Data Base Connectivity)来操作数据库等。下图是简单的描述了服务器的时序图。

图3服务器时序图
