嵌入式ARM单片机实验箱
FS_4412M4
CORTEX_A系列的高端ARM处理器教研平台,独有的裸机代码,学习完整的ARM。可深入了解处理器工作原理,操作系统工作原理,为学习及二次开发构建完整的知识体系,储备高素质人才
  • 设备介绍
  • 系统结构
  • 设备项目
设备概述

华清远见ARM Cortex-A9 FS_4412M4开发平台(下文简称FS_4412M4)是由华清远见研发中心专为培训教学和项目研发定制的高性能的ARM Cortex-A9开发平台。FS_4412M4采用三星ARM Exynos 4412 四核处理器,运行主频可高达1.6GHz,其处理速度和节能能力比起双核大幅提高。对比上一代的双核处理器,四核能提供翻倍的处理能力以及减半的功耗,这也为精细的显示效果、1080P拍摄及播放、以及各方面的超高流畅度运行莫定了基础。FS_4412M4提供了丰富的板载资源以及扩展接口,搭配华清远见研发中心自主研发的FS-JTAG ARM仿真器,无论是用于教学、自学还是项目研发,都是非常完善的开发平台。Cortex-M4在硬件上新增了硬件FPU单元以及DSP指令,同时,M4的主频也提高了很多,达到168MHZ,这使得其尤其适用于需要进行浮点运算或DSP处理的应用。 升级了无线传感网节点为一键还原板。升级后的节点更方便客户使用,大大减少了节点还原出厂程序时的操作步骤。

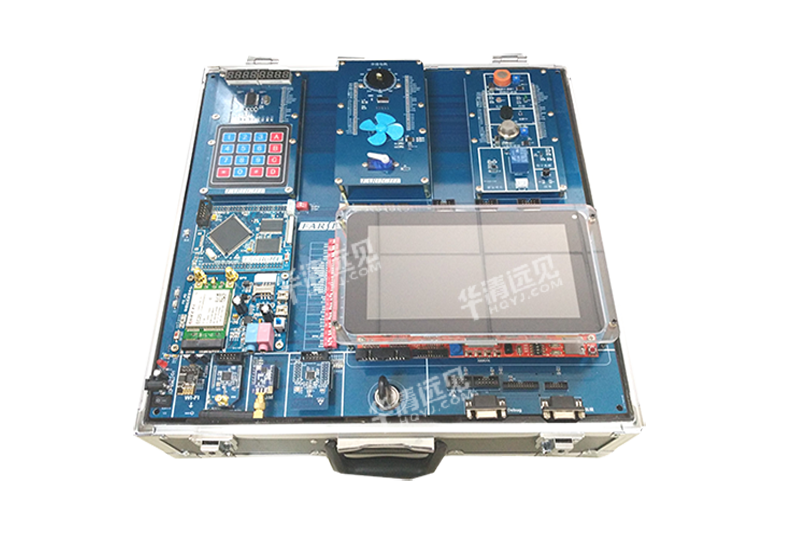

图1产品实图
产品特色

1.采用ARM微控制器+ARM微处理器多核心方式设计;

2.微控制器标配ARM Cortex-M4,可选配核心板接口兼容的:Cortex-M0核心板、Cortex-M3核心板、51单片

机核心板、AVR单片机核心板、430核心板等;

3.微处理器标配ARM Cortex-A9,可选配兼容的ARM Cortex-A8、Cortex-A53;

4.多种Ardunio扩展资源,微控制器和微处理器都可以直接访问;

5.可选配多种无线传感网络模块,包含:ZigBee、WiFi、IPv6、Bluetooth BLE、433M;

6.可选配多种RFID模块,包含:125K、13.56M、915M、NFC、指纹设别、2.4G有源等;

7.系统的ARM微控制器裸机和ARM微处理器裸机实验,标配相关仿真器;

8.完整的Linux移植、Linux驱动、Android底层实验;

9.多个综合嵌入式、物联网实训案例;

10.完善的实验指导书及配套教材、配套培训服务。

系统结构图
图2嵌入式系统结构

一、软件资源

1.1华清远见开发环境

华清远见开发环境是基于Ubuntu 12.04 LTS 64-bit操作系统搭建的

图3开发环境图

1.2FS_Jtag仿真软件

FS_4412M4平台支持FS-JTAG仿真器性紧密连接。

图4仿真器软件

1.3安卓5.0系统

华清远见安卓系统是基于嵌入式 ARM 平台自主移植完成

图5安卓5.0系统

1.4Ubuntu12.04系统

华清远见 ubuntu12.04 系统是基于嵌入式 ARM 平台自主移植完成。

图6Ubuntu12.04系统
综合项目案例介绍

一、相关实验

1.ARM体系结构与接口技术

2.Linux应用开发

3.Linux系统移植

4.Linux驱动开发

5.Android底层开发

6.Android应用开发

7.Cortex-M4单片机开发

二、项目案例介绍

1.智能仓储管理系统

2.远程安防监控系统

3.智能家居系统

4.微信公众云平台

5.捕鱼达人

6.我们约会吧
