智能传感器实验箱_实训平台
FS_ISensor
对传感器实时数据采集系统,主控MCU过程控制等工作原理、反馈信号的处理及传感器电路设计开展深入研究,配置的传感器应用扩展板,可扩展多种13PIN传感器模块,实现工业物联网、低功耗物联网等领域的研发与应用。
  • 设备介绍
  • 系统结构
  • 设备项目
设备概述

实验箱采用模块化设计,采用底板+传感核心板的结构,采用磁吸合的方式,方便更换。核心PCB板面印有形象的原理框图,更加的直观,关键信号带有测试环,方便测量观看;实验箱采用分层结构设计,主板带管理锁,主板下面有充足的收纳空间,放置模块和配件,方便教学管理。标配有自动测试传感装置、智能光照测量传感装置、智能测温传感装置、传感器应用扩展板四个传感器核心板。传感器实验平台可支持天猫精灵语音交互。

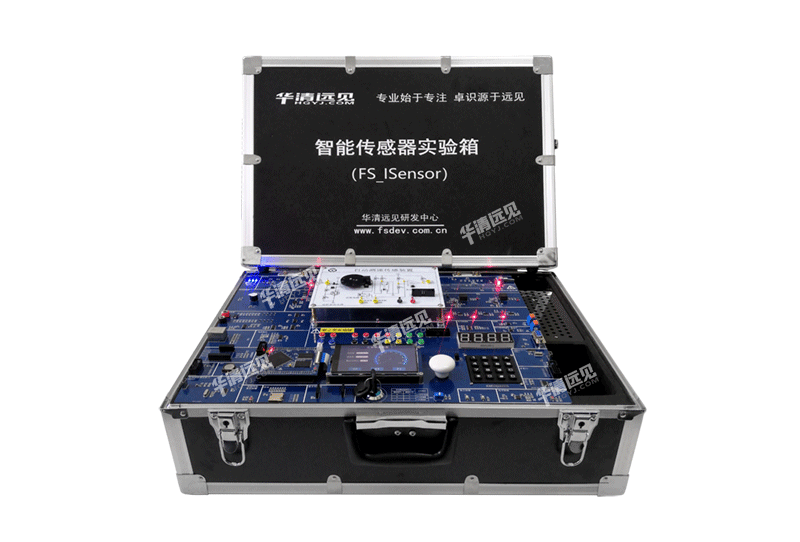

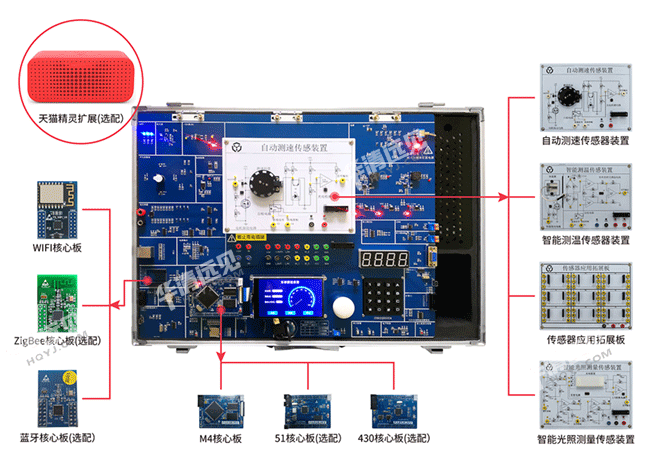

图一  智能传感器实验箱标识图

产品特色

1.标配Cortex-M4核心,可选配:STC51核心, 430单片机核心、RSIC-V核心、AVR核心。

2.底板具有4mm电压测量接口可连接相应的表笔,同时可以通过软件切换不同量程,最高可以支持40V电压。

3.底板配有0-9V可控电压输出、0-20ma可控电流输出和0-1500ma电流测量接口,还具有4个ADC接口,可以方便学生扩展各种各样的实验。

4.自动测速传感装置:使用高速微型直流电机,板载电机驱动、光电检测电路和自检电路。PCB板面印有形象的原理框图,更加的直观,关键信号带有测试环,方便测量观看。

5.智能光照测量装置:光源采用RGB灯,各种颜色的控制不仅相互独立,而且是通过电流控制,同时配有暗室可以极大的减少外界光线的影响。PCB板面印有形象的原理框图,更加的直观,关键信号带有测试环,方便测量观看。

6.智能测温传感装置:配有加热装置和散热装置,同时还具有高温保护电路,PCB板面印有形象的原理框图,更加的直观,关键信号带有测试环,方便测量观看。

7.传感器应用扩展板:板上可以放多种13pin传感器,直流风扇、继电器、蜂鸣器、温湿度、光强测量、触摸、光电感应、火焰、可燃气、人体红外、超声波测距、电位器等。

8.支持多种无线网络模块,支持Wi-Fi、ZigBee、BLE模块等。

9.底板具有±12V电压,和±5V电压接口,可通过香蕉线对外连接供电。

10.支持多种流行的实时操作系统,RT-Thread、uC/OS-III、FreeRTOS等。

11.可用于智能传感器、单片机、物联网基础实验室建设。

12.支持天猫精灵语音交互扩展。

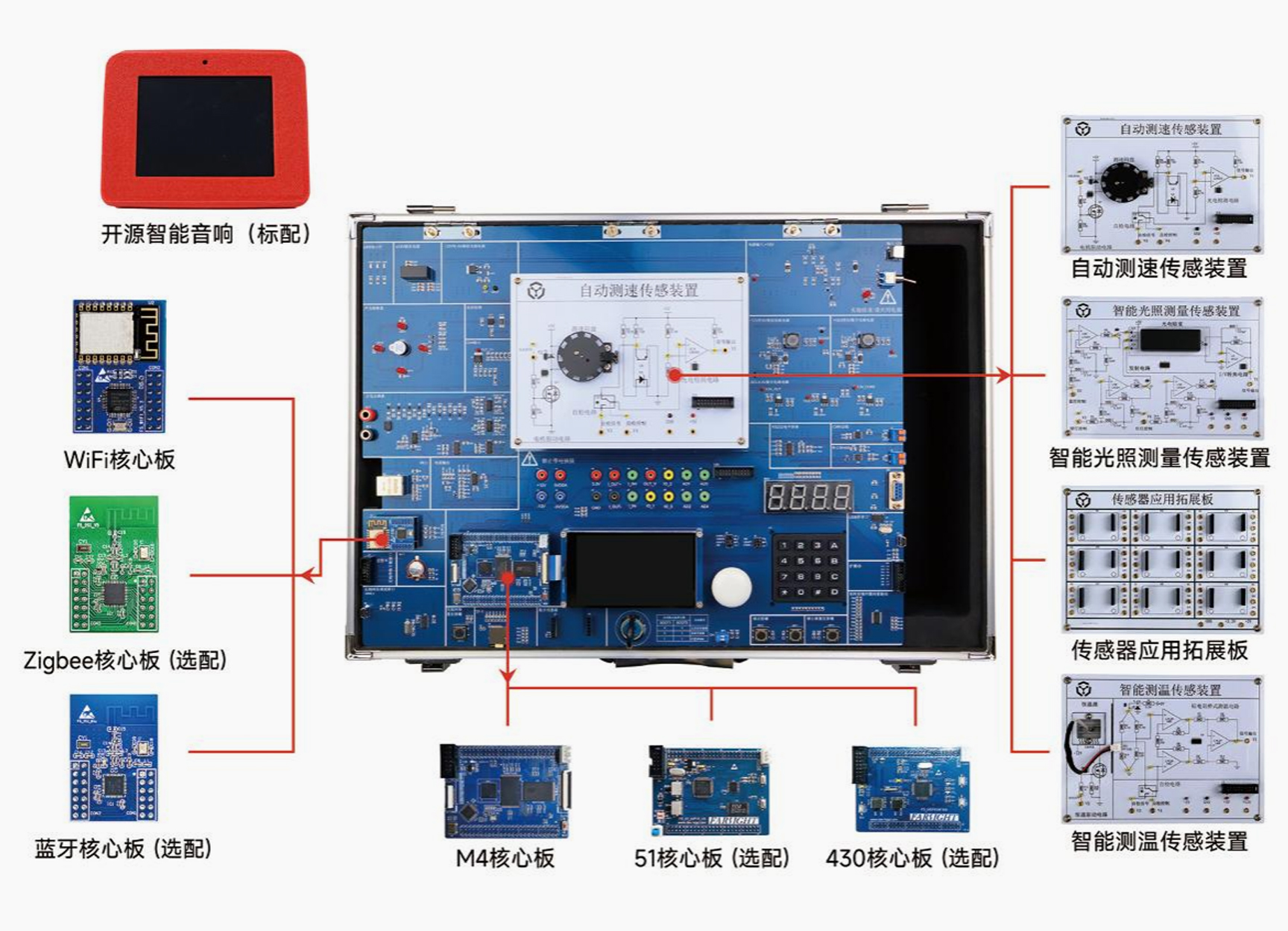

系统结构图
综合项目案例介绍

一、智能传感器系统实验

1.自动测速传感装置

2.智能光照测量装置

3.智能测温传感装置

4.传感器应用扩展板

二、基础实验

Cortex-M4部分

STC51单片机
