FS-STM4 ARM开发平台

平台特色

1、 使用STM32F407高性能32位处理器,基于ARM Cortex-M4F内核,主频可达168MHz;
2、 丰富的外设及接口,核心板所有I/O均引出;
3、 配套仿真器和丰富的程序代码;
4、 480x272 TFT LCD真彩屏/电阻触摸屏;
5、 可选配ZigBee、BLE、Wi-Fi、2.4GHz等丰富无线通讯模块。

产品简介

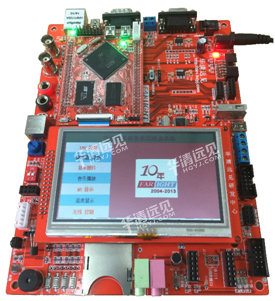

        FS-STM4 ARM开发平台

        FS-STM4 ARM开发平台是华清远见研发中心研发的基于ARM Cortex-M4的开发平台,使用的意法半导体公司生产的STM32F407IGT6处理器。STM32F407IGT6是一款高性能32位处理器,该处理器基于 ARM V7的Cortex-M4F内核,主频可达168MHz,可达到210DMIPS的处理能力,内含1MB的FLASH和196KB的SRAM,使用的LQFP144封装形式。FS-STM4提供了丰富的板载资源以及扩展接口,搭配仿真器,无论是用于教学、自学还是项目研发,都是非常完善的开发平台。

        FS-STM4 ARM开发平台采用核心板+底板的方式,板上除晶振外的所有的IO口全部引出,极大的方便用户扩展及使用。FS-STM4不仅具有如USB、SD、串口、网口、CAN/RS485总线等常用的接口,还设计了像PS/2接口、示波器接口、万用表接口等扩展接口可供使用。FS-STM4平台还支持目前流行的无线网络,用户可以选配华清远见的的Wi-Fi、ZigBee、BLE、IPv6等无线通讯模块,对FS-STM4进行扩展,做更多物联网项目的开发。

  • 硬件资源
  • 软件资源
功能部件 型号参数
核心板资源 处理器 - STM32F407IGT6处理器;
- 基于ARM Cortex-M4F内核;
- 主频168MHz;
- 内部1MB FLASH
- 内部196KB SRAM;
RAM - 512KB SRAM
Flash - Nor Flash: 2MB;
- Nand Flash: 128MB;
EEPROM - 256KB EEPROM;
以太网 - 1路10/100M DP83848C芯片
  屏幕 - TFT LCD真彩屏;
- 分辨率480x272;
- 电阻触摸屏;
接口资源 USB - 1路USB Host接口;
- 1路USB OTG接口;
SD - 1路SD卡接口;
串口 - 1路9孔串口;
- 1路9针串口;
- 1路USB转串口;
网口 - 1路RJ-45以太网接口
CAN总线 - 2路CAN2.0总线接口;
RS485总线 - 1路RS485总线接口;
音频 - 1路3.5mm麦克/耳机接口;
- 1路外置数字麦克风;
- 1路带功放的扬声器;
按键 - 1个Reset按键;
- 4个功能按键;
仿真器接口 - 1路SWD 10Pin仿真器接口;
PS/2接口 - 1路PS/2接口;
示波器接口 - 2路带运放的示波器接口;
万用表接口 - 1路带运放的万用表接口;
无线通讯接口 - (可选)1路2.4GHz无线通讯模块接口;
- (可选)ZigBee无线通讯模块;
- (可选)BLE低功耗蓝牙模块;
- (可选)IPv6无线通讯模块;
- (可选)Wi-Fi无线通讯模块;
扩展接口 - I/O扩展接口;
传感器资源 温度传感器 - 1路DS18B20温度传感器接口;
蜂鸣器 - 1路有源蜂鸣器;
LED - 4路可编程LED;
ADC - 1路ADC电位器;
DAC - 5Pin DAC接口
编号 实验名称
1 流水灯实验
2 蜂鸣器实验
3 按键扫描实验
4 输入捕获实验
5 BitBand按键扫描检测实验
6 IR红外线接收发送实验
7 SysTick系统滴答实验
8 UART串口1和串口2数据收发实验
9 EEPROM读写程序彩屏显示实验
10 NOR_FLASH访问实验
11 NAND_FLASH访问实验
12 DS18B20温度传感实验
13 ADC模数转换彩屏显示
14 DAC数模转换实验
15 CAN环回模式实验
16 SPI_FLASH_W25X16实验
17 SD卡FATFS文件系统访问实验
18 SD卡检测实验
19 读取U盘实验
20 音乐播放器实验
21 TCPIP网络组件Lwip之Ping实验
22 4.3寸TFT彩屏液晶屏实验
23 UCOSII操作系统创建1个任务实验
24 UCOSII操作系统创建多任务实验
25 UCOSII操作系统-信号量
26 综合测试实验
