FS_LPC4350 开发板

功能最强大的Cortex-M4平台

平台特色

1、基于高性能的双核Cortex-M4+M0处理器 2、CPU直接支持真彩液晶屏
3、核心板+底板设计方式 4、先进的SPIFI Flash
5、基于NXP的ZigBee、RFID解决方案 6、性价比高的串口Wi-Fi模块

产品简介

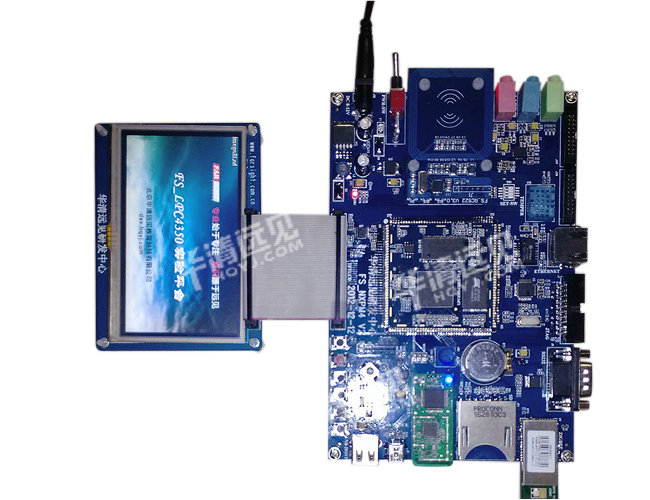

        FS_LPC4350平台

        LPC4350基于32位的ARM Cortex-M4和Cortex-M0内核(以下简称M4和M0)。其中,M4以信号处理和浮点运算能力见长,胜任很多原先要采用DSP才能满足的应用,并且继承了Cortex-M3的控制能力;另一方面,M0具有成本、能效和控制能力的压倒性优势。LPC4350集成了多达264KB SRAM,以太网,两个高速USB控制器、LCD、外接动态存储器控制器、多个数字与模拟外设。可配置外设包括状态可配置定时器(SCT),串行通用I/O(SGPIO)接口,SPIFI Flash接口。两个CPU工作频率均可高达204MHz,主要用在马达控制、工业自动化、电源管理、嵌入式音频应用等。
        FS_LPC4350平台是华清远见研发中心与恩智浦半导体公司合作推出的新一代Cortex-M4双核开发平台。平台在LPC4350的基础上扩展了丰富的外设,展现了LPC4350处理器在信号处理、物联网、真彩LCD显示、多核控制等方面的强悍功能。

设计思路

设计一款满足教学及工业产品需求的Cortex-M4平台,具体如下:
硬件接口方面设计 1、 板载音频、温湿度传感器、网卡、USB、RTC、触摸屏控制器、串口、按键、基本接口器件。并留出两个扩展口。
2、 支持LCD真彩屏
核心板设计 采用邮票孔方式设计,充分考虑了电磁兼容。可以直接用于产品设计
软件实验方面 提供了系统的ARM裸机接口实验、传感器实验、RFID等实验

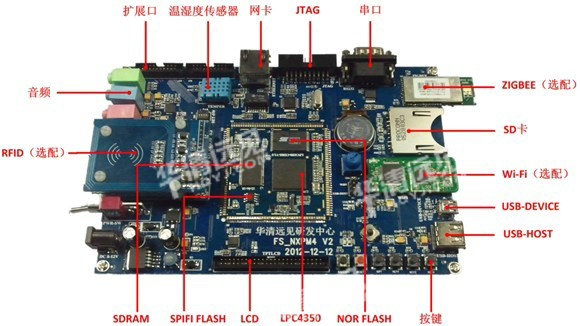

  • 硬件资源
  • 软件资源
  • 选配模块
  • 套餐推荐
功能部件 型号参数
CPU - NXP公司的LCP4350处理器,基于CortexM4+M0双核系统。主频200MHz
内存 - 8MB SDRAM、CPU内部264KB RAM
FLASH - 4MB Nor Flash、1MB SPIFI Flash(可方便更换大容量Flash)
串口 - 1路RS232接口
按键 - 1个五向键
Led - 2个
温度传感器 - 1个
显示模块 - 真彩LCD显示屏,分辨率480*272
触摸屏模块 - 板载电阻屏控制器
电位器 - 1路接电位器,用于A/D转换实验
RFID模块 - 采用NXP MFRC522方案,提供硬件原理图和源代码
ZigBee模块 - 基于NXP JN5148-001-M03
以太网 - DP83848CVV 10M/100M 以太网控制器
音频 - 支持MIC、Phone等功能
RTC - 实时时钟功能
USB接口 - 一路USB Host、一路USB Device
JTAG接口 - 标准20针2.54mm间距接口,支持多种常用ARM仿真器
实验类别 实验名称
ARM体系结构与接口技术部分 1、相关开发工具及开发环境熟悉实验
2、A/D实验
3、LED控制实验(GPIO驱动开发实验)
4、串口实验
5、RTC实验
6、LCD图片显示实验
7、中断实验
8、电阻触摸屏实验
9、网口测试实验
10、USB接口实验
11、LED实验
12、温湿度传感器实验
模块 描述 详情
RFID模块 基于采用NXP MFRC522方案,提供硬件原理图和源代码。 链接
ZigBee模块 基于NXP JN5148-001-M03(功能调试中) 无链接
Wi-Fi 模块 串口Wi-Fi,支持3线、5线 TTL电平 链接
RS232接口,支持GPS定位、通话、短信、数据传输等公司。 无链接
ZigBee模块 RFID模块 Uart Wi-Fi模块 4G模块
ZigBee模块 RFID模块 Uart Wi-Fi模块 4G模块
套餐类型 套餐内容 备注
套餐一 1、FS_LPC4350标配 可以完成RFID射频识别及Wi-Fi通讯功能
2、FS_RC522 RFID模块
3、FS_A06 Wi-Fi模块
套餐二 1、FS_LPC4350标配

1、可以完成RFID射频识别Wi-Fi通讯功能

2、如果购买多套组建ZigBee网络时,可以选配ZigBee模块、4G模块
2、FS_RC522 RFID模块
3、FS_A06 Wi-Fi模块
4、ZigBee模块
